O circuito elétrico da fonte de alimentação da garagem

Deixe-me lembrá-lo de que este é um diagrama de uma instância específica do dispositivo (consulte: Fonte de alimentação da garagem) e algumas de suas partes podem parecer redundantes e os parâmetros de elementos individuais com uma grande margem. No entanto, foi ajustado e ajustado às condições operacionais reais e está totalmente operacional.

A finalidade dos elementos individuais do circuito e a operação do dispositivo é mais conveniente a considerar no diagrama de blocos a seguir.

1. Transformador e retificadores;

2. O driver de referência de tensão para um circuito de proteção contra curto-circuito;

3. Elemento ativo de proteção contra curto-circuito;

4. Modelador da tensão de referência para o circuito de estabilização e ajuste a tensão de saída;

5. O nó para ajustar a tensão de saída;

6. O elemento ativo da estabilização e ajuste da tensão de saída;

7. Transistores de regulação;

8. O nó exibe parâmetros da tensão de saída.

Fig. 1. Diagrama elétrico da fonte de alimentação da garagem (clique na imagem para ampliar)

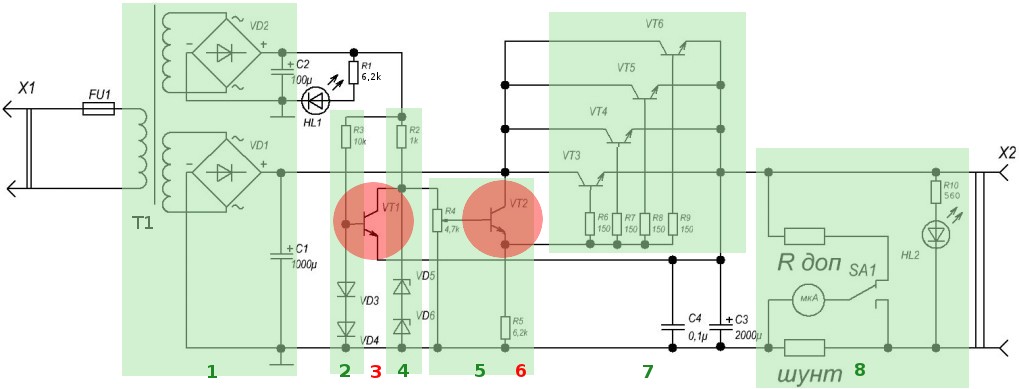

Fig. 2. Diagrama em bloco da fonte de alimentação (clique na imagem para ampliar)

Circuito de trabalho:

Retificadores:

A tensão de entrada de 220 volts através do fusível vai para o enrolamento do transformador (primário). O enrolamento secundário inferior do transformador (bloco 1) é feito de fio grosso e é marcado de 8 a 8 ', a tensão desse enrolamento será usada para alimentar a carga. Uma ponte de diodos, montada em poderosos diodos D231 (Imax = 10A), retifica a tensão. A ondulação de tensão suaviza o capacitor C1. Abaixo está um diagrama da ponte de diodos montada nos diodos D231.

Da mesma forma, um retificador é montado no conjunto de diodos VD2 para obter tensões de referência. LED HL1 - para indicar a presença de tensão na entrada da fonte de alimentação. A corrente através dele é limitada pelo resistor R1.

Operação do circuito de estabilização da tensão de saída

O nó 4 é o estabilizador paramétrico adequado no resistor R2 e nos diodos zener VD5, VD6. Uma tensão de estabilização de 18 volts foi selecionada para expandir os limites de regulação da tensão de saída.

Por um resistor variável R4, a tensão baseada em VT2 pode ser ajustada. Conseqüentemente, a tensão em seu emissor mudará e, portanto, nas bases conectadas em paralelo transistores de saída, que por sua vez levará a uma alteração na tensão de saída.

O circuito agora tentará manter o nível de tensão de saída definido. Para garantir maior estabilidade, o estabilizador paramétrico é alimentado por um enrolamento separado 5-15.

Circuito de proteção contra curto-circuito

Durante a operação normal do dispositivo, o transistor VT1 é fechado e não interfere na operação do circuito de estabilização da tensão de saída. Os diodos VD3 e VD4 são usados ​​como diodos zener, pois estão incluídos na polaridade direta, ou seja, estão constantemente abertos. Quando a corrente flui através de um diodo aberto, cerca de um volt cai nele. Assim, a base do transistor VT1 tem um potencial fixo de cerca de dois volts. A tensão no emissor do transistor é igual à tensão de saída (o emissor está conectado à saída).

Se ocorrer um curto-circuito na carga, a tensão de saída (e, portanto, o emissor VT1) cairá acentuadamente e se tornará menor que a tensão com base em VT1, o transistor VT1 abrirá com desvio do resistor R4 (a tensão com base em VT2 cairá para quase zero), o que fechará o transistor VT2 em diante - fechando VT3 - VT6. A corrente através de transistores fechados é mínima e não pode mais danificá-los.

Após eliminar o curto-circuito, o circuito retornará à operação normal.

Peças da fonte de alimentação

Transformador TSA-270-1

A ponte de diodos VD1 é montada nos diodos D231, você pode usar qualquer diodo retificador para correntes de até 10 amperes, por exemplo: 10A02 (U = 100B, I = 10A), KD213 (U = 200B, I = 10A).

A ponte de diodos VD2 é montada nos diodos 1N4007, é possível aplicar qualquer voltagem de 100 volts (porque a voltagem alternada no enrolamento é de 5-15 = 70 volts), por exemplo: KD221 com qualquer letra (U≥100B, I = 0,5A).

Diodos VD3, VD4 - KD522, você pode escolher outro silício, por exemplo: D226, KD106

Os diodos Zener VD5, VD6 - D814B podem ser substituídos por um ou mais conectados em série para obter a tensão de estabilização necessária, por exemplo: KC509B (Ustab = 18V).

Transistores VT1 - KT312, VT2 - 2T608A, VT3 - VT6 - KT829. Em vez desses tipos, outros transistores de condutividade reversa de pequena, média e alta potência são bastante aplicáveis. Por exemplo: KT503E, KT603A, KT819A.

LEDs indicadores - qualquer um dos disponíveis, são usados ​​- AL307BM e VM.

Nikolay Martov

Comments

[#1 Sergey]

Montou o estabilizador alterando o circuito. Os resistores R3, R2 conectados a + da ponte de diodos VD1 tudo funcionam, mas com um aumento de U superior a 9v, o VT1 começa a aquecer. Qual é o motivo ?????

[#2]

quatro dos seis comprimidos da ponte em ferradura da ponte do gerador de automóvel-diodo- = 50 amperes são fáceis de segurar + trans + interruptor de pressão de pacote 2-18v e pronto! mas cuidado com solda curta!

[#3 andy78]

Viktor, do que você está falando? Nada está claro.

[#4 Alexey]

Viktor, "SIM, não há rima ... mas a VERDADE !!!!" (de uma piada sobre Vasily Ivanovich)

[#5]

Montei o circuito, mas o transistor vt1 está muito quente, qual o motivo, talvez um erro no circuito?

[#6]

Vadim,
Aquece o VT1, possivelmente o eletrólito C3 seco (70 por cento) tenta mudar. Embora o esquema seja estranho (na minha opinião).

[#7]

Eu fiz isso na minha infância. Nada deve ser aquecido a uma tensão de C1 a 15V.

Não sei do que Vadim está falando sobre C3, mas não era questão de mulher, C3 não tinha nada a ver com isso. O VT1 atinge diretamente da tensão de referência C2 no terra através da carga em um estado totalmente aberto. Isso é deplorável porque A lei de Ohm não foi cancelada. O KT312, de acordo com Lenin, possui uma corrente de coletor de 30mA e o pulso máximo de até 70mA, com potência de até 220mW. Se nas pernas tr1 5-15 80V, em C2 até 100V! Se temos R2 = 1K (1000 Ohms), mesmo em 80V, consideramos 80/1000 = 0,08A (80mA e não 30, mas não 80V, mas mais) Isso é um inferno, mas 0,08Ah80V = 6,4W e não 0,22W (220mW) !!! Por que pecados o KT312 com R2 = 1K foi para lá e não deve ser aquecido? Se R1 e R2 forem lançados para "+" C1 e também funcionará além do limite, mas a tensão de referência se tornará instável. Medimos a tensão em C1, não sei quanto é, mas se nos enrolamentos TC-270-1, de acordo com Lenin, é 8-8 '16 .5V (com conexão paralela de 8-18 e 8'-18 '), então em C1 mais do que cerca de 20V para qualquer um. Consideramos 20/1000 * 20 = 0,4W, quase duas vezes maior que a dissipação de energia máxima VT1. Portanto, a conclusão é simples: selecionamos mais o resistor R2 e / ou substituímos o VT1 por algo mais digno.
