Comparação de projetos de disjuntores

Para equipar seus clientes com equipamentos elétricos de alta qualidade, os eletricistas devem saber quais disjuntores de quais empresas devem ser preferidos. E, para concluir a qualidade da máquina, é importante monitorar as falhas operacionais e conhecer seu design.

Para isso, foram comparados os projetos de máquinas automáticas de três empresas diferentes: ABB (Alemanha), IEK (Rússia) e E.NEXT (China).

Estruturalmente, as três máquinas eram muito semelhantes e tinham todos os elementos necessários, como: uma câmara de arco, uma placa bimetálica, uma bobina. Somente olhando de perto, foi possível ver a diferença.

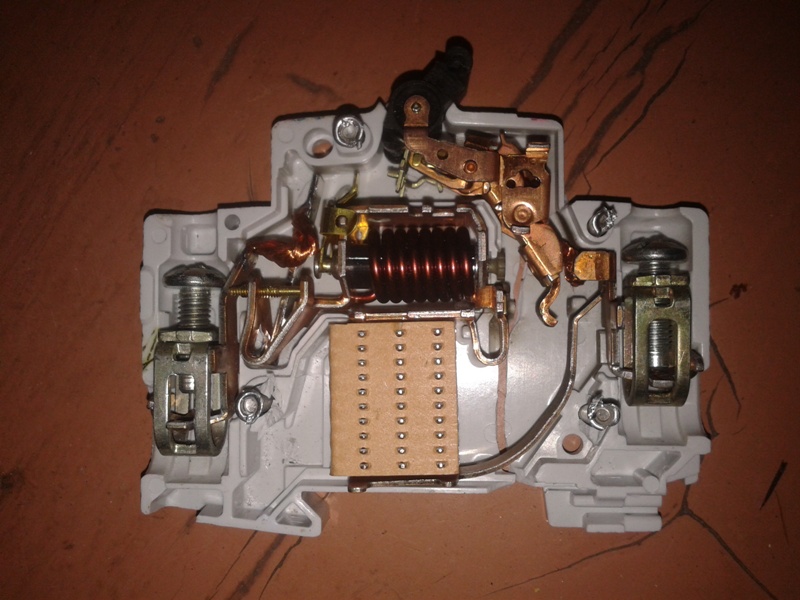

Na primeira etapa foi desmontada Disjuntor ABVfabricado na Alemanha. Os produtos deste fabricante são considerados um dos melhores do mundo.

Cerca de 30 desses dispositivos foram substituídos no painel elétrico de um grande supermercado, devido ao seu forte aquecimento. Observe que essas opções funcionaram por cerca de 12 anos. Ao mesmo tempo, duas vezes por dia, a segurança da loja liga e desliga a iluminação do salão, ou seja, o interruptor foi ligado na carga nominal.

Após a autópsia, um grupo de contato queimado ficou imediatamente visível, o que provavelmente levou ao superaquecimento.

Observe que todas as partes da máquina foram revestidas de cobre, a partir dos terminais.

Na segunda etapa foi desmontada Máquina IEKfeito na Rússia.

Esta unidade foi desmontada após o primeiro dia de operação, devido ao fato de ter feito uma rachadura durante a operação. Curiosamente, a segunda máquina da mesma empresa, instalada em seguida, também apareceu. O volume do bacalhau aumentou com a carga atual na máquina. O disjuntor Eaton foi instalado pela terceira vez e os disjuntores russos foram desmontados.

Na autópsia, o mecanismo de pelotão automático atinge imediatamente o olho, o que é muito mais simples do que no primeiro caso. Mas, como ficou mais fácil, nem sempre significa melhor. Após o primeiro dia de trabalho, um grupo de contatos gravado é visível. A causa provável foi a força de pressão insuficiente do contato móvel para o imóvel. Além disso, os contatos móveis e fixos são feitos de metal comum.

Na terceira etapa foi desmontada Metralhadora E.NEXTconsiderado um dos mais baratos.

Imediatamente surpreso que, apesar do baixo custo, a máquina estava indo para 6 rebites como a contraparte alemã. Enquanto o aparelho russo tinha 4 rebites.

O mecanismo de pelotão e o grupo de contatos não eram fundamentalmente diferentes da metralhadora russa.

Os terminais das três máquinas eram estruturalmente idênticos. Mas é importante notar que, nos disjuntores russos e chineses, a rosca nos parafusos dos terminais é frequentemente quebrada. Em alguns casos, o parafuso não é rosqueado.

Conclusões:

1. As máquinas estudadas das três empresas tinham todos os componentes necessários de um disjuntor moderno. Assim, eles serão capazes de desempenhar suas funções.

2. A principal desvantagem construtiva das máquinas fabricadas na Rússia e na China foi o mecanismo de pelotão, que na verdade é uma estrutura de duas alavancas.

A alavanca da máquina alemã parece mais fácil de engatilhar, mas não está conectada à força de aperto do grupo de contatos.

3. Uma desvantagem igualmente séria das máquinas mais baratas é que seus condutores são feitos de metal comum. Os fabricantes não os cobrem com revestimento de cobre, aparentemente, para não aumentar o custo do produto.

Como resultado, o cobre é soldado ao aço, o que leva inequivocamente a resistência transitória.

Em uma máquina alemã, o contato móvel é feito de cobre puro e as demais partes condutoras são revestidas de cobre.

Veja também sobre este tópico:Como escolher um disjuntor para um apartamento, casa, garagem

Comments

[#1]

Eu uso Hager (preocupação alemã, marca na França). Os clientes estão satisfeitos, o que significa reputação. A ABB é fabricada na China há muito tempo.

[#2 Alexey]

Os disjuntores ABB são fabricados na Alemanha, RCDs na Itália, contatores modulares na República Tcheca. De que grupo de produtos ABB fabricados na China você está falando?

[#3]

Uso máquinas automáticas da KREZ (como a Rússia) e da EKF, que não causam reclamações e funcionam como um relógio.

[#4]

O EKF funciona bem, há casos, em todos os lugares há um casamento.

[#5 Alexander]

Pessoalmente, eu uso apenas o IEK. Constantemente substituem com sucesso o EKF morto. Por exemplo, há seis meses, troquei imediatamente três novos ouzo devido a pequenas quantidades de poeira que chegaram lá devido aos reparadores. A propósito, o IEK mostrou sua confiabilidade em condições muito mais difíceis em termos de poeira e operação repetida. Além disso - ainda existem produtos IEK, a empresa é basicamente a mesma, mas fabricada na China e o que é descrito no artigo não é realmente uma fábrica de Moscou, mas sim uma chinesa e é claramente visível na foto, e com eles eu tive apenas 2 incidentes - houve um problema com o parafuso e a outra perdeu uma fase na trifásica, suponho apenas um problema de compilação. Estes são os únicos casos desde 2004, desde que eu substituo constantemente. Obviamente, a ABB é uma coisa boa e há poucas falsificações nelas, mas o preço é quase três vezes maior.

[#6]

Eu costumo usar ucraniano. Eles são muito mais baratos que os alemães, e a China faz quase tudo e agora é difícil descobrir uma farsa.

[#7 Sergey]

Admito que não entendo muito bem qual é o significado do artigo. O que as máquinas automáticas importadas são melhores que as russas e chinesas devido a um design um pouco mais complexo e a materiais mais caros? Acho que todos nós adivinhamos metralhadoras indiscriminadamente. Somente se o cobre estivesse em nossas máquinas, eles custariam mais. E se eles tivessem um design mais complexo, teriam custado como ABB. Mas esse é precisamente o ponto em que nossas máquinas custam 3-4 vezes mais baratas e é improvável que percam 3-4 vezes em qualidade. Portanto, eles são colocados por meros mortais (e não grandes supermercados) - e nada, eles normalmente trabalham para si mesmos.

[#8]

Gente, o que posso dizer sobre: ​​(disjuntores VA 47-60) em seu site da IEK (partes vivas são feitas de cobre elétrico de alta qualidade) e seu peso é de 200 gramas. Antes de mim é ABB S272 136 gramas. TDM BA47-29 100 gramas IEK BA47-29 90 gramas. E aqui estão 200 gramas!
